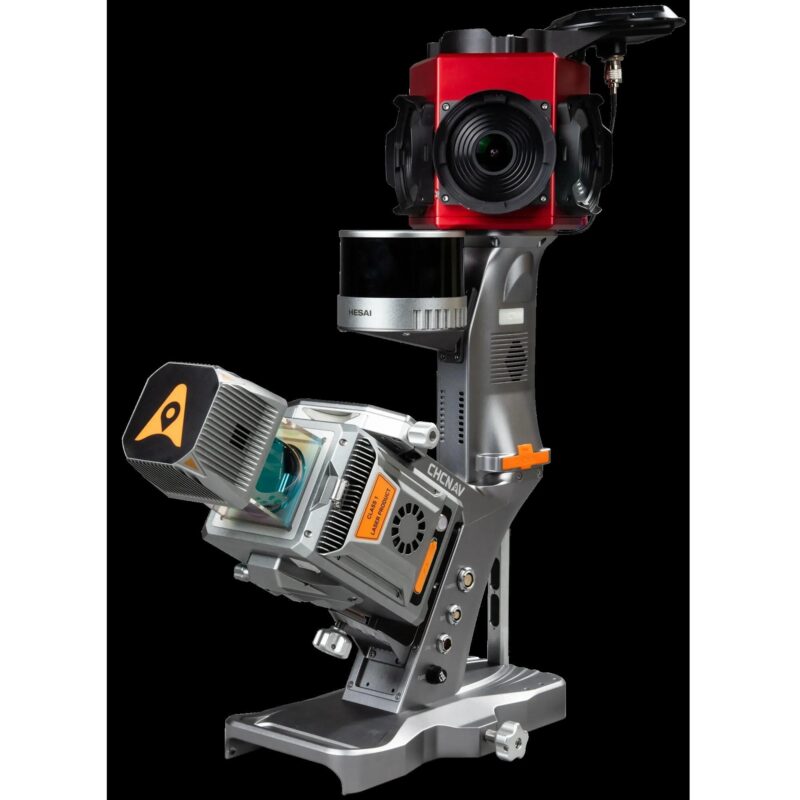

L’AlphaUni 20 (o AU20) è un sistema di mappatura mobile multipiattaforma ed economico di classe superiore. Frutto di sei anni di innovazione e sviluppo del prodotto, sfrutta la potenza della tecnologia LiDAR all’avanguardia di CHCNAV. L’AU20 eccelle negli scenari aerei, fornendo dati di qualità superiore e aumentando l’efficienza dei rilievi grazie alla sua eccezionale capacità di penetrazione della vegetazione, all’estensione del campo di misura, all’elevata precisione e alla densità dei dati.
Grazie al design unico e flessibile dell’installazione, integrato dalla tecnologia LiDAR di CHCNAV, l’AU20 raggiunge il perfetto equilibrio tra densità, accuratezza e qualità della nuvola di punti. Il sistema consente di ottenere nuvole di punti precise e immagini panoramiche immersive adatte a varie applicazioni, tra cui le superfici stradali, la manutenzione delle autostrade e la gestione delle risorse attraverso il rilievo basato sui veicoli.
Precisione assoluta: < 0.025 m RMS @ 30 m range | < 0.050 m RMS @ 150 m range
Condizioni di precisione: Senza punti di controllo, rilievo UAV con velocità di 7 m/s, rilievo auto senza DMI con velocità di 9,7 m/s
Montaggio: Multipiattaforma, si installa e si libera rapidamente, passando facilmente dalla modalità aereo, veicolo e zaino.
SLAM: Piattaforma per l’installazione di veicoli AlphaPano che include l’integrazione di telecamera panoramica e scanner SLAM per ottimizzare il posizionamento in ambienti difficili per la traiettoria.
Peso dello strumento: 2,82 kg / 3,12 kg (con telecamera C5) 10,97 kg Piattaforma veicolo AlphaPano
Dimensioni dello strumento: 262.3 * 141.5 * 161 mm
Comunicazioni: 1× port for GNSS antenna Skyport interface 1× USB Type-C, copy speed up to 160 Mb/s
Memoria:512 Gb (Optional for 1 T)
Velocità di coping: 80 Mb/s
Laser scanner
Classe Laser: Class 1 (in accordance with IEC 60825-1:2014)
Velocità di ripetizione degli impulsi laser PRR: 100 kHz 200 kHz 300 kHz 400 kHz 500 kHz 800 kHz 1 MHz 1.5 MHz 2 MHz
Max.range, riflettività > 80% : 1450 m 1320 m 1220 m 1120 m 1000 m 790 m 706 m 576 m 500 m
Max.Operating Flight Altitude AGL, @ρ >20% : 530 m 467 m 431 m 396 m 354 m 354 m 279 m 204 m 177 m
Classificazione dei prodotti laser: 0.032°
Gamma minima: 1.5 m
Accuratezza: 15 mm (1σ,@ 150 m range) 5 mm (1σ,@ 30 m range)
Precisione: 5 mm (1σ,@ 150 m)
Multi-Period capability: Up to 7 zones
Campo visivo: 360°
Meccanismo di scansione: Specchio rotante
Velocità di scansione: 10 – 200 scans/sec
Sistema di posizionamento e orientamento
GNSS system: Multiple GPS, GLONASS, Galileo, BeiDou, SBAS and QZSS constellation, L-Band
Frequenza di aggiornamento IMU: 600 Hz
Accuratezza della posizione dopo la post-elaborazione: 0.005° RMS pitch/roll; 0.010° RMS heading
Precisione della posizione dopo la post-elaborazione: 0.010 m RMS horizontal; 0.020 m RMS vertical
Sistema di imaging
Lente focale: 21 mm / 35 mm
Risoluzione: 45 MP
Dimensione Pixel: 4.4 μm
Intervallo minimo di foto: 1 s
FOV: 81.2*59.5 / 53.4*37.8
Calibrata opzionale Airborne: fotocamera Sony 7 RIV (7952 x 5304, 61 MP, 10 fps)
Ambiente
Temperatura di esercizio: -20 °C to +50 °C
Temperatura di stoccaggio: -20 °C to +65 °C
IP rating: IP64
Umidità (operativa): 80%, senza condensa
Alimentazione
Input voltage: 24 V (Range 15 – 27 V)
Consumo di energia: 60W
Fonte di energia: A seconda della batteria dell’UAV.Batteria esterna per la configurazione dell’auto, supporta anche la fonte di alimentazione diretta del veicolo.
